1. 개요

전자 부품은 전기 회로를 구성하는 데 사용되는 기본적인 구성 요소로, 수동 소자와 능동 소자로 분류된다. 수동 소자에는 저항기, 축전기, 인덕터 등이 있으며, 능동 소자에는 트랜지스터, 다이오드, 집적 회로 등이 있다. 전기 기계식 부품도 존재하며, 스위치, 릴레이, 커넥터 등이 이에 해당한다. 전자 부품은 소형화, 경량화 추세에 따라 칩 부품 형태로 발전했으며, 2018년 이후 전기 자동차, 사물 인터넷, 인공지능 기술의 발전에 힘입어 수요가 증가하고 있다.

더 읽어볼만한 페이지

전자 - CMOS
CMOS는 상보적 금속 산화막 반도체의 약자로, 저전력 소비를 특징으로 하며, P형과 N형 MOSFET을 결합하여 논리 게이트를 구현하는 디지털 회로 설계 방식 및 공정 계열이다.
전자 - 서미스터
서미스터는 온도에 따라 저항이 변하는 반도체 소자로, 온도-저항 특성에 따라 NTC, PTC, CTR 서미스터로 나뉘며 온도 센서, 과전류 방지 등 다양한 용도로 사용되고, 저항-온도 관계는 B 상수 방정식이나 슈타인하르트-하트 방정식으로 표현되어 여러 분야에 적용된다.
전자 부품 - 다이오드
다이오드는 PN 접합을 이용해 전류를 한 방향으로만 흐르게 하는 반도체 소자로, 진공관 다이오드와 반도체 다이오드로 나뉘며, 정류, 검파, 신호 처리 등 다양한 전자 회로 및 여러 분야에서 활용되고, 정류 다이오드, 쇼트키 다이오드, LED 등 다양한 종류가 있다.
전자 부품 - 트랜지스터
트랜지스터는 전류 증폭 및 스위칭 기능을 하는 반도체 소자로, BJT와 MOSFET 등의 다양한 유형이 개발되어 현대 전자기기의 핵심 기반이 되었으며, 특히 MOSFET은 집적회로 기술 발전에 크게 기여했다.
전자공학 - 전자전
전자전은 적의 전투 능력을 저하시키기 위해 전자기 에너지를 사용하는 군사 작전이며, 전자 공격, 전자 보호, 전자 지원의 세 가지 영역으로 나뉘어 통신 방해, 레이더 교란, 스텔스 기술 등을 포함한다.
전자공학 - 옴의 법칙
옴의 법칙은 1827년 게오르크 옴이 발표한, 전압(V)은 전류(I)와 저항(R)의 곱(V=IR)으로 표현되는, 전압, 전류, 저항 간의 관계를 나타내는 기본 법칙이다.

전자 부품
지도
명칭
영어	Electronic component
일본어	電子部品
한자	電子部品
기본 정보
정의	전자 회로를 구성하는 기본 단위
기능	전압 조절 전류 제어 신호 증폭 에너지 저장 신호 처리
분류
능동 부품	트랜지스터 다이오드 집적 회로
수동 부품	저항기 커패시터 인덕터
기타
주요 응용 분야	가전제품 컴퓨터 통신 장비 산업 자동화
관련 기술	회로 설계 반도체 공학 전자 공학

2. 분류

전자 부품은 크게 능동 소자, 수동 소자, 전기 기계식 부품으로 분류할 수 있다.^[4]

능동 소자: 트랜지스터, 삼극관 진공관(밸브), 터널 다이오드와 같이 증폭 기능을 하는 부품이다. 이들은 에너지원(주로 DC 회로)에 의존하며, 회로에 전력을 주입할 수 있다.
수동 소자: 저항기, 축전기, 인덕터, 변압기와 같이 회로에 순 에너지를 추가할 수 없는 부품이다. 이들은 연결된 (AC) 회로에서 사용 가능한 전력 외에 다른 전원에 의존하지 않는다.
전기 기계식 부품: 움직이는 부품을 사용하거나 전기 연결을 통해 전기적 작동을 수행하는 부품이다.

대부분의 수동 소자는 2단자 네트워크 매개변수로 설명 가능하며 상호성 원리를 따른다. 반면, 능동 소자는 이러한 특성이 부족한 경우가 많다.^[5]

다음과 같은 분류 방법도 있다.^[10]

능동 부품: 능동 소자 자체 또는 능동 소자를 조합한 부품 (트랜지스터, IC, 다이오드, 연산 증폭기 등)
수동 부품: 저항, 코일, 축전기 등
보조 부품: 소자 간 연결, 차단, 고정을 위한 부품 (릴레이, 스위치, 커넥터, 기판, 단자, 선재 등)

전자 부품의 종류, 규격, 최대 정격, 치수, 장착 방법, 발열 등을 고려하면 전자 회로를 효율적으로 구성할 수 있다.^[10]

2. 1. 수동 소자

수동 소자는 에너지를 소비, 저장, 방출하는 역할을 하며, 증폭이나 방향성이 없다.^[18] 회로 분석에서 사용되는 수동 소자는 회로에 순 에너지를 도입할 수 없고, 연결된 (AC) 회로 외 다른 전원에 의존할 수 없다. 따라서 전압이나 전류를 증가시킬 수는 있지만, 신호의 전력을 증폭(증가)시킬 수는 없다.^[4]

주요 수동 소자는 다음과 같다.

저항기: 전류의 흐름을 방해하고 전압을 분배한다.
축전기: 전하를 저장하고 방출하며, 전원 공급 라인 필터링, 공진 회로 조정 등에 사용된다.
인덕터: 전류를 통해 전하를 저장 및 방출할 때 자기장을 사용한다.
변압기: 전압을 높이거나 낮추는 데 사용된다.

집적 수동 소자는 하나의 독립적인 패키지에 통합된 수동 소자이다. 개별 부품들의 조합보다 더 적은 공간을 차지한다.

여러 종류의 수동 소자를 사용하는 부품은 다음과 같다.

부품	설명
RC 네트워크	RC 회로를 형성하며, 스너버에 사용된다.
LC 네트워크	LC 회로를 형성하며, 가변 트랜스포머와 RFI 필터에 사용된다.

2. 1. 1. 저항기

전류의 흐름을 방해하고 전압을 분배하는 역할을 하는 소자이다. 옴의 법칙에 따라 전압에 비례하여 전류를 통과시키고 전류를 방해한다.^[18] 종류는 다음과 같다.

'''고정 저항기''': 정해진 저항값을 가진다.
전력 저항기: 발생하는 열을 안전하게 방출하기 위해 크기가 더 크다.
SIP 또는 DIP 저항 네트워크: 하나의 패키지에 여러 개의 저항이 배열되어 있다.
'''가변 저항기''': 저항값을 조절할 수 있다.
류오스타트: 2단자 가변 저항기 (주로 고전력용)이다.
포텐쇼미터: 3단자 가변 저항기 (가변 전압 분배기)이다.^[8]
트림 포트: 소형 포텐쇼미터 (주로 내부 조정용)이다.
'''서미스터''': 온도에 따라 저항값이 변하는 저항기이다. 주로 체온 변화에 따라 크고 예측 가능하며 정확한 전기 저항 변화를 나타낸다.^[9]
'''습도저항''': 습도에 따라 저항값이 변한다.
'''포토저항'''
'''멤리스터'''
'''바리스터, 전압 의존 저항, MOV''': 과도한 전압이 있을 때 전류를 통과시킨다.
'''저항선, 니크롬선''': 주로 발열체로 사용되는 고저항 재료의 선이다.
'''히터''': 발열체

저항기 등은 크기가 작아 규격을 숫자로 표시하기 어렵기 때문에, '''컬러 코드'''로 값을 표시한다.

2. 1. 2. 축전기

축전기는 전하를 저장하고 방출한다. 전원 공급 라인 필터링, 공진 회로 조정, 직류 전압 차단 및 교류 신호 통과 등 수많은 용도로 사용된다.^[11] 전계에 전하를 보관하는 소자로, 전자 회로에서 필터로 사용된다. 축전기는 교류를 통과시키고 직류를 차단하는 역할을 한다.^[18]

'''고정 축전기'''
** 세라믹 축전기
** 필름 축전기
** 전해 축전기

알루미늄 전해 축전기
탄탈 전해 축전기
니오븀 전해 축전기 (콜럼븀 축전기)
폴리머 축전기, OS-CON

** 슈퍼커패시터 (전기 이중층 축전기)

나노이온 슈퍼커패시터
리튬이온 커패시터

** 운모 축전기
** 진공 축전기
'''가변 축전기''' – 조정 가능한 정전용량
** 동조 축전기 – 라디오, 발진기 또는 동조 회로 조정을 위한 가변 축전기
** 트리머 축전기 – LC 회로의 드물거나 희귀한 조정을 위한 소형 가변 축전기
** 진공 가변 축전기
'''특수 용도 축전기'''
** 전력용 축전기
** 안전 축전기
** 필터 축전기
** 발광 축전기 (LEC)
** 모터 축전기
** 플래시 축전기
** 저장용 축전기 / 대용량 축전기
** 결합 축전기
** 디커플링 축전기 / 버퍼 축전기
** 바이패스 축전기
** 풀업 축전기 / 패딩 축전기
** 백업 축전기
** 스위치드 커패시터
** 피드스루 커패시터
'''축전기 네트워크''' (어레이)
바리캡 다이오드 – 인가된 직류 전압에 따라 교류 정전 용량이 변함
'''집적 축전기'''
** MIS 축전기
** 트렌치 축전기

2. 1. 3. 인덕터

자기력을 사용하는 전기 소자이다. 전류를 통해 전하를 저장하고 방출할 때 자기장을 이용한다.

인덕터, 코일, 초크 코일
가변 코일
과포화 리액터
변압기
자기 증폭기
페라이트 비드
전기 모터
솔레노이드
스피커

2. 2. 능동 소자

능동 소자는 증폭이나 방향성이 있는 소자로, 반도체와 진공관이 대표적이다. 능동 소자는 전력을 공급하거나 증폭, 스위칭 등의 기능을 수행한다.^[4]

능동 소자의 종류
종류	설명
반도체	트랜지스터, 다이오드, IC, 레귤레이터 등이 있다.
진공관	진공을 통한 전류 전도를 기반으로 한다. 정류관, 삼극관, 사극관, 오극관, 마그네트론, 클라이스트론 등이 있다.

2. 2. 1. 반도체

반도체는 현대 전자 산업의 핵심 부품으로, 대부분의 전자 기기에 사용된다. 반도체 소자의 종류는 다음과 같다.

다이오드
* 정전압 다이오드
* 정전류 다이오드
* 가변용량 다이오드
* 터널 다이오드
* 발광 다이오드
* 레이저 다이오드
* 광다이오드
트랜지스터
* 접합형 트랜지스터 (BJT)
* 절연 게이트 양극성 트랜지스터 (IGBT)
* 단접합 트랜지스터 (UJT)
* PUT
* 전계효과 트랜지스터 (FET)
* 금속 산화막 반도체 전계효과 트랜지스터 (MOSFET)
* 사이리스터 (SCR)
* 게이트 턴 오프 사이리스터 (GTO)
* 통합 게이트 정류 사이리스터 (IGCT)
* 다이악 (Diac)
* 트라이악 (Triac)
레귤레이터 - 미리 설정한 전압 이상이 가해지면 입력된 전압에 관계없이 일정한 전압이 출력된다.

트랜지스터는 전자 신호와 전력을 증폭하고 스위칭하는 데 사용되는 반도체 소자이다.

전계 효과 트랜지스터(FET)
* MOSFET(금속-산화물-반도체 FET) (MOS 트랜지스터라고도 함)^[6]^[7]
** PMOS(p형 MOS)
** NMOS(n형 MOS)
** CMOS(상보형 MOS)
** 전력 MOSFET

LDMOS(수평 확산 MOSFET)

** MuGFET(다게이트 전계 효과 트랜지스터)

FinFET(핀 전계 효과 트랜지스터)

** TFT(박막 트랜지스터)
* FeFET(강유전체 전계 효과 트랜지스터)
* CNTFET(탄소 나노튜브 전계 효과 트랜지스터)
* JFET(접합형 전계 효과 트랜지스터)
** SIT(정적 유도 트랜지스터)
* MESFET(금속 반도체 FET)
* HEMT(고전자이동도 트랜지스터)
복합 트랜지스터
* BiCMOS(바이폴라 CMOS)
* IGBT(절연 게이트 바이폴라 트랜지스터)
기타 트랜지스터
* 바이폴라 접합 트랜지스터(BJT)
** 포토 트랜지스터
* 달링턴 트랜지스터
** 포토 달링턴
* 시클라이 쌍(복합 트랜지스터, 상보형 달링턴)
* 테트로드 트랜지스터
싸이리스터
* 실리콘 제어 정류기(SCR)
* 트라이액(TRIode for Alternating Current)
* 유니접합 트랜지스터(UJT)
* 프로그래머블 유니접합 트랜지스터(PUT)
* SITh(정적 유도 싸이리스터)
다이오드, 정류기, 다이오드 브리지
쇼트키 다이오드 (핫 캐리어 다이오드)
제너 다이오드
과도 전압 억제 다이오드(TVS)
바리캡, 튜닝 다이오드, 바렉터, 가변 정전 용량 다이오드

레이저 다이오드

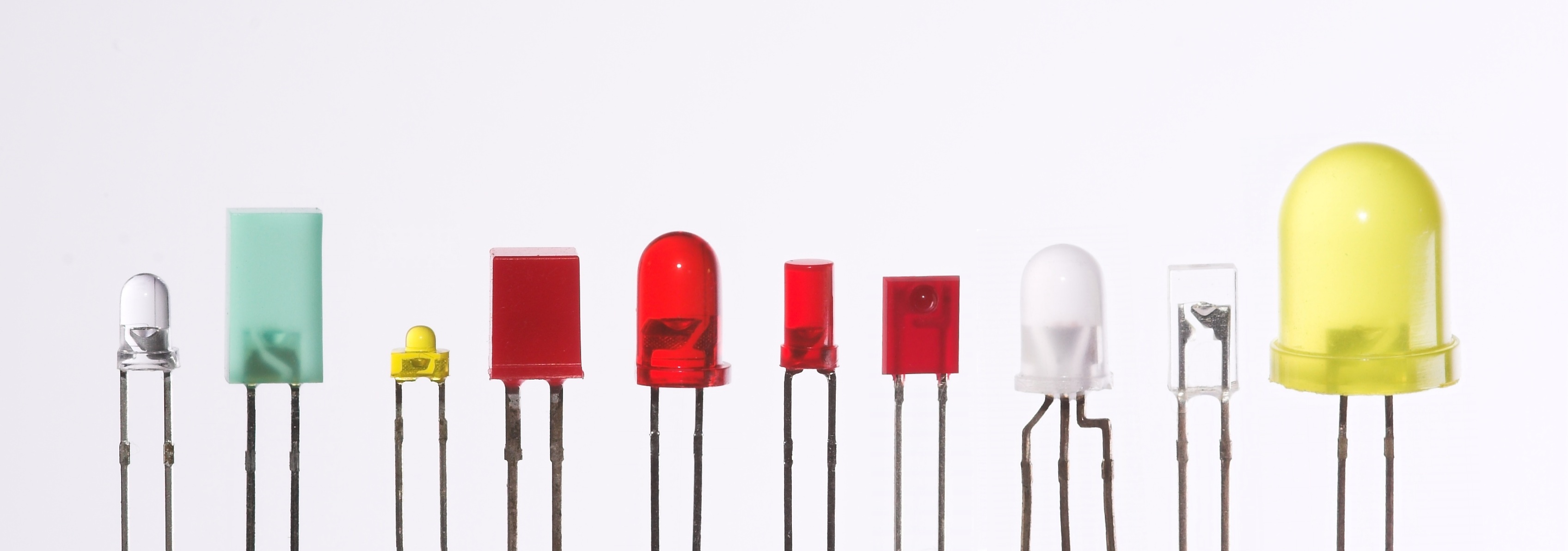

발광 다이오드(LED)
포토다이오드
* 애벌랜치 포토다이오드
* 태양 전지, 광전지, PV 어레이 또는 패널
다이액(DIAC)(교류용 다이오드), 트리거 다이오드, SIDAC)
정전류 다이오드
스텝 복구 다이오드
터널 다이오드

2. 3. 전기 기계식 부품

전기 기계식 부품은 전기적 신호를 이용하여 기계적인 동작을 하거나, 기계적인 동작을 전기적 신호로 변환하는 부품이다.

전류를 통과시키거나("폐쇄") 차단하는("개방") 부품^[10]:

종류	설명
스위치	수동으로 작동하는 스위치 (자세한 내용은 #스위치 참고)
릴레이	전기 기계적으로 작동되는 스위치 (솔리드 스테이트 릴레이도 참조) (자세한 내용은 #스위치 참고)
기타 스위치	리드 스위치, 서모스탯, 서킷브레이커 등 (자세한 내용은 #스위치 참고)

전기적 연결을 위한 장치^[10]:

종류	설명
터미널
커넥터	소켓, 나사 단자, 단자대, 핀 헤더 (자세한 내용은 #커넥터 참고)
전기 케이블	한쪽 끝 또는 양쪽 끝에 커넥터 또는 단자가 있는 전기 케이블 (전원 코드, 패치 코드, 테스트 리드)

이 외에도 초음파 모터와 같은 압전 효과를 사용하는 부품, 미세전자기계시스템 등이 전기 기계식 부품에 속한다.

2. 3. 1. 스위치

스위치는 전기 회로를 연결하거나 끊는 역할을 하는 부품이다.

스위치 - 수동으로 작동하는 스위치이다.
전기적 설명: SPST, SPDT, DPST, DPDT, NPNT
기술: 슬라이드 스위치, 토글 스위치, 로커 스위치, 로터리 스위치, 푸시 버튼 스위치
키패드 - 소형 배열 푸시스위치이다.
전자계전기 - 전기 신호로 제어하는 스위치이다. 반도체 릴레이와 다르게 기계적인 부품이다.
리드 스위치 - 자기력으로 동작하는 스위치이다.
서모스탯 - 온도에 따라서 동작하는 스위치이다.
서킷브레이커 - 과전류에 따라서 동작하는 스위치이다.
리미트 스위치 - 기계적으로 동작하는 스위치이다.
수은 스위치 - 기울기를 감지하는 스위치이다.
원심력 스위치 - 회전 속도로 인한 원심력을 감지하는 스위치이다.
DIP 스위치 – 내부 설정을 위한 소형 스위치 배열이다.
풋스위치 – 발로 작동하는 스위치이다.
나이프 스위치 – 노출된 도체를 가진 스위치이다.
마이크로 스위치 – 기계적으로 작동되는 스냅 액션 스위치이다.
습도조절기 – 습도에 따라 작동하는 스위치이다.
절체기 – 고전압 및 중전압 응용 분야에서 다른 장치의 유지 보수 또는 회로의 절연을 위해 사용되는 스위치이다.
전환 스위치 – 부하를 두 개의 소스 간에 전환하는 스위치이다.
재투입기 – 과전류(고장) 상태에서 개방되고, 고장이 해결되었는지 확인하기 위해 닫히며, 수동으로 닫을 때까지 지정된 횟수만큼 이 과정을 반복하는 자동 스위치이다.
자기 스타터 – 모터에 사용되는 전자 기계식 스위치이다.

2. 3. 2. 커넥터

전기 회로를 연결하는 부품이다.

터미널
커넥터
* 소켓
* 스크루 터미널
* 헤더핀

3. 표준 약자

전자공학에서 부품을 표시하기 위해 사용하는 표준 약자는 다음과 같다.

약자	부품	약자	부품
AE	안테나	R	저항기
B	전지	RLA, RY	릴레이
BR	브리지 정류기	SCR	실리콘 제어 정류기
C	축전기	FET	전계효과 트랜지스터
CRT	음극선관	MOSFET	금속 산화막 반도체 전계효과 트랜지스터
D, CR	다이오드	TFT	박막 트랜지스터
F	거짓	VLSI	고밀도 집적회로
GDT	가스 봉입관	DSP	디지털 신호 처리기
IC	집적회로	SW	스위치
J	전선 연결	T	변압기
JFET	접합 전계효과 트랜지스터	TH	서미스터
L	인덕터	TP	테스트 포인트
LCD	액정 디스플레이	Tr	트랜지스터
LDR	광저항	U	집적회로
LED	발광 다이오드	V	밸브
LS	스피커	VC	가변 축전기
M	모터	VFD	진공 형광 디스플레이
MCB	서킷브레이커	VR	가변 저항기
Mic	마이크	X	크리스털, 세라믹 진동자
Ne	네온등	XMER	변압기
PCB	인쇄 회로 기판	XTAL	크리스털
PU	픽업	Z	제너 다이오드
Q	트랜지스터

회로도에서는 전자 부품을 기호로 나타내며, 부품 지시자를 기호에 적용하여 부품을 식별한다.

4. 기타 부품

'''크리스털 진동자''': 정확한 주파수를 생성할 때 사용하는 소자이다.
'''세라믹 발진자''': 거의 일정한 주파수를 생성할 때 사용하는 소자이다.
'''세라믹 필터''': 수신기에서 주파수의 특정 대역폭을 차단할 때 사용하는 소자이다.
'''표면 탄성파 (SAW) 필터'''
'''울트라소닉 모터''': 압전 효과를 사용하는 모터이다.
'''전지''': 산이나 알칼리 기반으로 제작된 1회용 전원 장치이다.
'''연료전지''': 화학적으로 전기를 발생시킨다.
'''전원 장치''': 일반적으로 교류를 직류로 변환하여 가전제품에 전원을 공급한다.
'''태양전지''': 빛으로 전기를 발생시킨다.
'''발전기''': 위치 에너지로 전기를 발생시킨다.
'''광전자공학''' 부품:
광절연기, 광커플, 광커플 – 포토다이오드, BJT, JFET, SCR, 트라이액, 영점교차 트라이액, 오픈 컬렉터 IC, CMOS IC, 솔리드 스테이트 릴레이(SSR)
슬롯형 광스위치, 광스위치
LED 디스플레이 – 7세그먼트 디스플레이, 16세그먼트 디스플레이, 도트 매트릭스 디스플레이
'''디스플레이 장치''':
필라멘트 램프(지시등)
진공형광표시장치(VFD)(미리 형성된 문자, 7세그먼트, 스타버스트)
브라운관(CRT)(도트 매트릭스 스캔, 방사형 스캔(예: 레이더), 임의 스캔(예: 오실로스코프))(단색 및 컬러)
LCD(미리 형성된 문자, 도트 매트릭스)(패시브, TFT)(단색, 컬러)
네온(개별, 7세그먼트 표시)
LED(개별, 7세그먼트 표시, 스타버스트 디스플레이, 도트 매트릭스)
플랩 디스플레이(숫자, 미리 인쇄된 메시지)
플라즈마 디스플레이(도트 매트릭스)
OLED(LCD와 유사하지만 각 픽셀이 자체적으로 빛을 생성하며, 유연하거나 투명하게 만들 수 있음)
마이크로 LED(OLED와 유사하지만 유기물 대신 무기물 LED를 사용하며, 번인 현상이 없지만 유연하거나 투명하게 만들 수 없음)

5. 칩 부품

1980년대 이후, 표면 실장 기술(SMT)이 발전하면서 전자 부품은 소형화, 경량화되었다. 능동 소자인 IC 대부분이 표면 실장 기술을 채택했고, 수동 소자 역시 칩 형태로 바뀌었다. 휴대 전화나 디지털 카메라 등 소형 전자 기기는 얇은 인쇄 회로 기판(PCB)에 미세한 전자 부품을 표면 실장하여 크기를 줄였다.

칩 부품은 매우 작은 수동 소자로, 칩 저항, 칩 커패시터, 칩 인덕터 등이 있다. 칩 부품은 소형 경량화뿐만 아니라 불필요한 기생 용량, 저항, 인덕턴스를 최소화하여 특성을 향상시키고, 재료 감소로 가격을 낮추며, 신뢰성을 높인다.^[12] 크기에 따라 다음과 같이 분류된다.

밀리미터 표기	인치 표기
3216	해당사항 없음
2012(2125)	해당사항 없음
1608	0603
1005	0402
0603	해당사항 없음
0402	해당사항 없음

매우 가볍기 때문에, 납땜 시 한쪽이 들뜨는 경우가 있는데, 이를 묘비(Tombstone)에 비유하여 "툼스톤 현상"^[13], 맨해튼의 고층 빌딩에 비유하여 "맨해튼 현상"이라고 부른다.^[14]

유럽과 미국 제조업체는 인치 크기 표기를 사용하기도 하므로 주의해야 한다.

저항과 커패시터는 엠보스 테이프에 담겨 1만 개 정도가 한 리일로 포장되거나, 벌크 케이스에 개별 포장되어 공급된다.^[15] 인덕터는 주로 리일 포장을 사용한다.^[16]

6. 수요

2018년 기준으로, 최근 전기 자동차 보급과 사물 인터넷(IoT), 인공 지능(AI)의 발전으로 전 세계적으로 전자 부품 수요가 증가하고 있다.^[17]
